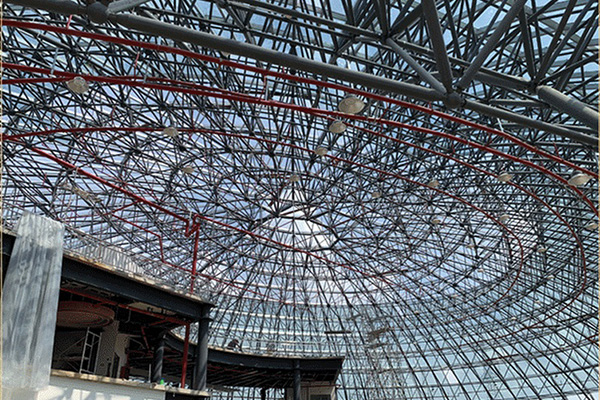

沈阳钢结构深化设计即钢结构详图设计，在钢结构施工图设计之后进行，详图设计人员根据施工图提供的构件布置、构件截面、主要节点构造及各种有关数据和技术要求，严格遵守钢结构相关设计规范和图纸的规定，对构件的构造予以完善。
根据工厂制造条件、现场施工条件，并考虑运输要求、吊装能力和安装因素等，确定合理的构件单元。再运用钢结构深化设计制图软件，将构件的整体形式、构件中各零件的尺寸和要求以及零件间的连接方法等，详细地表现到图纸上，以便制造和安装人员通过查看图纸，清楚地了解构造要求和设计意图，完成构件在工厂的加工制作和现场的组拼安装。
钢结构深化详图是结构设计与构件加工制作的联系桥梁，为钢结构加工制作厂和现场施工安装单位提供构件加工和安装必要的依据，并及时向建筑工程师和结构工程师反映工厂加工与工地安装中不可行的问题点，以及可行的解决方案，避免影响工程进度和质量，造成经济损失 。
一般来说，沈阳钢结构深化设计包含以下内容：
1.全套图纸的归档分类编号，构件、零部件的编号原则，材质的要求，特殊加工要求及质量要求，施工放样的基本原则、防腐及防火要求，储放和运输的条件等。
2.施工安装图：各个构件在整个建筑中的位置和安装方法，一般包括平面图和立面图，它主要用于指导工地安装施工，同时也是对各个构件的安装是否碰撞的一个放样检查。也可供建筑设计和结构设计工程师对深化设计图进行检查和审核。
3.构件加工详图、零部件加工详图 ：零部件的切割、钻孔、刨边等的加工、构件的焊接组成加工，表面处理等。它是主要用于指导工厂制造加工的图纸和文件（狭义上的钢结构详图，即加工详图）。
4.材料清单 ：提供材料采购和预算的依据，以及加工的进度控制和管理。这类资料是加工管理的不可或缺的依据，加工单位可依据它进行加工组织计划、成本控制、进度管理等一系列的管理工作。
5.深化后的焊接标准、节点详图 ：依据结构设计的数据成果，在行业和国家的规范指导下，考虑加工制造单位的技术设备实际状况，提供给设计者进行检查和审核，向加工制造者提供加工作业的依据。
